你當前位置：首頁>>新聞中心>>行業新聞

脫硫石膏相

發布時間：2023-01-04 13:46:11發布作者：

脫硫石膏相

熱力學將任一聚集態內部均勻的部分稱為相，相的標志是其宏觀物理性質與化學性質均勻一致。脫硫石膏從相組成上來說是一種多相混合體系，通常是指以半水石膏HH相為主，含有過燒無水石膏AⅢ相和未完全分解的二水石膏DH相等的多組分的混合物。由于其內部各相微觀結構不同，所以在宏觀物理和化學性能上也有差異。實踐表明，脫硫石膏的各種性能與其內部半水石膏HH相、可溶性無水石膏AⅢ相和殘存二水石膏DH相三相的比例有關，如凝結時間，在很大程度上受脫建筑石膏中殘存二水石膏含量的影響，因此相組成的研究對于合理利用脫硫石膏，發揮其優異的工藝性能有著重要的意義。

無水AⅢ石膏相太多，材料工藝性能極不穩定，使標稠高，凝結時間縮短，石膏砂漿易開裂，必須陳化處理；HH石膏相屬于主要材料；二水DH石膏相太多，會導致石膏凝結時間短，強度低。

名稱	國家標準指標	我公司可控指標
細度	0.2mm篩余≤10%	≤5%
凝結時間	初凝≥3min，終凝≤30min	初凝≥8min，終凝≤30min
強度（MPa）	2小時抗折≥1.6，≥2.0，≥3.0；抗壓≥3.0，≥4.0，≥6.0	2小時抗折≥3.0MPa；抗壓強度≥6.5MPa
三相控制	--	二水石膏小于3%，半水石膏大于84%，可溶性無水石膏小于3%。

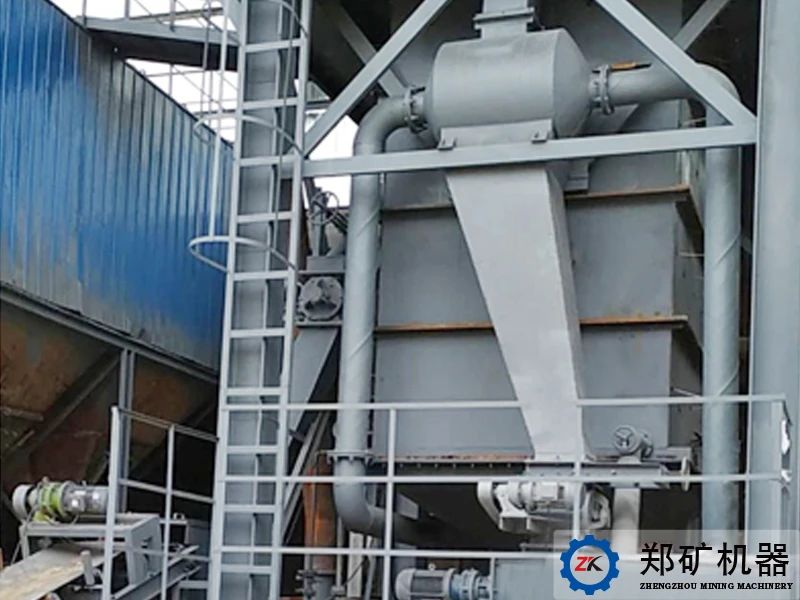

二步法處理脫硫石膏工藝，換熱過程可根據物料的含水率的變化，調整原料喂料量，調整石膏的烘干煅燒時間；能夠根據石膏烘干和煅燒設備中的時間的調整適應不同產品的煅燒要求；可有效的控制產品中的二水石膏相及AⅢ石膏相的比例；可將二水DH相控制在小于3%，AⅢ石膏相控制在小于5%。

河南鄭礦機器有限公司是一家專業生產處理工業副產石膏的設備制造廠家，與擁有成套工藝技術及核心設備研發制造技術，致力于石膏建材領域新技術的研發和應用。

快捷鏈接

15639013559

脫硫石膏相

推薦新聞

2025-07-25

2025-07-09

2025-06-19

2025-06-14

2025-06-13

2025-05-28

2025-04-29

2025-04-24

推薦產品
